我們已經(jīng)了解到玻璃鋼漁船常用的樹脂有三類，不飽和聚酯樹脂，乙烯基樹脂，環(huán)氧樹脂。其中不飽和聚酯樹脂在玻璃鋼漁船建造中比較常用，現(xiàn)在我們來詳細介紹一下乙烯基樹脂。
乙烯基樹脂與不飽和聚酯樹脂相比有更多的優(yōu)點，如強度高、延伸率大、密度小、滲水率低和耐腐蝕性高等。乙烯基樹脂是用于制作玻璃鋼漁船的王牌樹脂，也是樹脂界的貴族，它的價格是不飽和聚酯樹脂的2-3倍左右。
1、乙烯基酯樹脂
乙烯基酯樹脂通常是指飽和一元酸與環(huán)氧結(jié)合物加成制得的端基帶有不飽和雙鍵的一類聚合物。常用的不飽和一元酸有丙烯酸、丁烯酸、甲基丙烯酸等，常用的環(huán)氧化合物為環(huán)氧樹脂。這類樹脂兼有環(huán)氧樹脂與不飽和聚酯兩種樹脂的優(yōu)點，工藝性能與不飽和聚酯類似，黏度低，操作方便，可用引發(fā)劑、促進劑室溫固化。樹脂中含有羥基，對玻璃纖維有優(yōu)良的浸潤性和粘合力，具有較高熱變形溫度，優(yōu)異的耐腐蝕性能，耐酸、耐堿性都比較好。從20世紀80年代起，乙烯基酯樹脂在國外作為新一代耐腐蝕樹脂而廣泛應用于工業(yè)生產(chǎn)的各領域。近年來，乙烯基酯樹脂得到快速發(fā)展，已形成系列化產(chǎn)品，其作為復合材料基體，得到了較為廣泛的應用。
2、乙烯基酯樹脂的類型
采用不同的環(huán)氧化合物和不同的不飽和一元酸，并用不同化合物改性?？梢缘玫揭幌盗幸蚁┗渲壳耙压I(yè)化批量生產(chǎn)的基本類型有雙酚 A 環(huán)氧丙烯酸類、雙酚 A環(huán)氧甲基丙烯酸類、酚醛環(huán)氧乙烯基酯類。

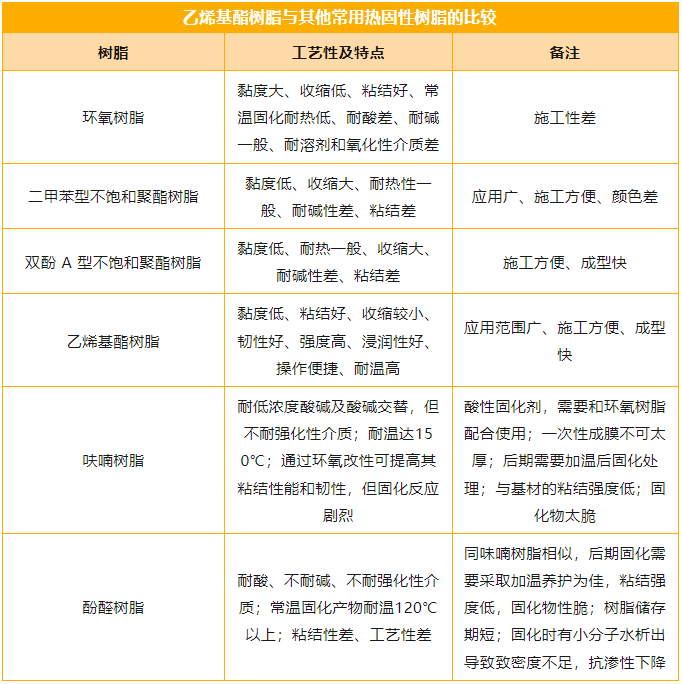

3、乙烯基酯樹脂的特性
乙烯基酯樹脂兼有不飽和聚酯樹脂與環(huán)氧樹脂兩種樹脂的優(yōu)點，主要特點是：
(1）良好的施工工藝性能，和聚酯樹脂類似，黏度較低、可室溫固化、凝膠時間可控范圍大、與基材附著力強、纖維浸漬性好等特點都賦予了乙烯基酯樹脂良好的施工工藝性，施工不受季節(jié)限制。
(2）樹脂結(jié)構中含有羥基，對玻璃纖維等浸潤和粘結(jié)力強。乙烯酯樹脂也可作粘接劑。盡管乙烯基酯樹脂側(cè)鏈有強極性的羥基，與基材的粘結(jié)力遠大于不飽和聚酯樹脂酚醛樹脂、呋喃樹脂等熱固性樹脂與基材的粘結(jié)力，但相比較環(huán)氧樹脂與基材的粘結(jié)力而言，乙烯基酯樹脂與基材的粘結(jié)還是較小。
(3）良好的力學性能。乙烯基酯樹脂固化后具有良好的機械力學性能，純樹脂澆鑄體彎曲強度達120mpa以上，拉伸強度達80MPa，拉伸斷裂延伸率可達4%~8%（特殊增韌乙烯基酯樹脂的延伸率可達8%~20%)。在經(jīng)過纖維或其他增強材料增強之后，其機械力學性能更佳，既可作為耐腐蝕襯里層或膠泥材料使用，也可作為整體結(jié)構件使用。
(4）抗腐蝕性能超級優(yōu)異，耐堿、耐酸性好。乙烯基酯樹脂全部成份參與交聯(lián)固化，沒有小分子物質(zhì)析出，交聯(lián)密度高，固化物致密堅實；酯鍵含量低，既耐酸，又耐堿，且對氧化性介質(zhì)及有機溶劑有一定的抵抗作用；其超級耐腐蝕性能的優(yōu)勢在防腐蝕多個領域得到了驗證。
(5）分子結(jié)構可設計性。通過改變乙烯基酯部分的環(huán)氧化合物和酸的分子結(jié)構，改變不飽和聚合性單體種類和含量，完全可以有針對性地設計乙烯基酯樹脂的分子結(jié)構而實現(xiàn)不同的交聯(lián)密度、韌性、強度等要求。
(6）耐熱性好，尤其酚醛環(huán)氧乙烯基酯中含有多個脂基，交聯(lián)密度大，長期使用溫度目前基本上還只能做到150~180℃，瞬間耐溫可達200~250℃。
(7）固化收縮率高，自由基固化，收縮不可避免，盡管較不飽和聚酯樹脂要小一些，但常規(guī)非低收縮增韌改性的通用乙烯基酯樹脂的體積收縮率還是達到7%~10%，介于環(huán)氧與聚酯之間。
(8）耐溶劑性好,較高的苯乙烯含量。
（注：本文是根據(jù)資料整理，轉(zhuǎn)載需同意）
相關文章推薦：
漁船玻璃鋼化是中國漁船裝備高質(zhì)量發(fā)展的必由之路
兩岸猿聲啼不住，輕舟已過萬重山---中國玻璃鋼漁船發(fā)展風雨歷程
長風破浪會有時，直掛云帆濟滄海---國外玻璃鋼漁船發(fā)展史
面對新一輪環(huán)保革命 | Synolite新麗材低苯乙烯樹脂為您保駕護航
劍在手，問天下誰是英雄！--FRP漁船制造 真空樹脂導入成型 手糊成型工藝PK?
無蠟垢更好用！玻璃鋼專用脫模蠟——美國Stoner蜜蠟250脫模蠟，您值得擁有！
還在為車間氣味、粉塵、廢料處理等問題發(fā)愁嗎？新型VPI硅膠真空成型工藝為您輕松搞定
幾度風雨幾度春秋，風霜雪雨搏激流——中國漁船玻璃鋼化是必然發(fā)展趨勢！
